Обратные клапаны в запорной арматуре: функции, виды и особенности применения

Основные функции обратных клапанов

Обратные клапаны предназначены для обеспечения одностороннего движения рабочей среды — жидкости, газа или пара. Они автоматически закрываются при изменении направления потока, предотвращая обратное движение и тем самым защищая оборудование и коммуникации от возможных повреждений. Основные задачи клапанов включают:

• Предотвращение обратного потока в системах водоснабжения, отопления, канализации.
• Защита насосов и компрессоров от гидравлического удара и повреждений.
• Обеспечение бесперебойной работы технологического оборудования.
• Поддержание давления в трубопроводах.

Виды обратных клапанов

Обратные клапаны бывают нескольких типов, различающихся конструкцией и принципом работы. Среди наиболее распространённых можно выделить:

• Клапаны с поворотным диском (поворотные). Рабочий элемент — диск, который открывается под напором среды и закрывается при обратном потоке. Отличаются простотой и надежностью.
• Клапаны с подъемным затвором (золотниковые). Затвор поднимается вертикально при движении среды, плотно закрываясь при изменении направления потока. Применяются при больших давлениях и в агрессивных средах.

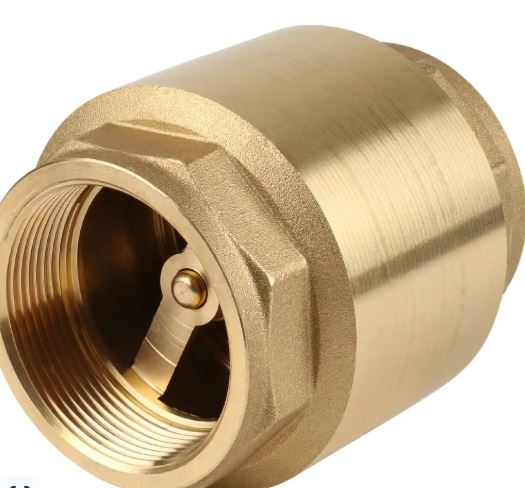

• Клапаны с пружинным механизмом. Оснащены пружиной, которая возвращает затвор в закрытое положение независимо от направления потока, что позволяет работать при низких скоростях среды.
• Клапаны мембранного типа. Используют гибкую мембрану для запирания потока, применяются в санитарных и пищевых системах.
• Клапаны обратные шаровые. Механизм запирания основан на движении шара, который при обратном потоке перекрывает проход.

Критерии выбора обратных клапанов

Правильный выбор обратного клапана зависит от нескольких факторов, которые влияют на эффективность и долговечность эксплуатации:

• Тип среды. Важно учитывать состав, температуру и агрессивность рабочей жидкости или газа.
• Диаметр и давление в трубопроводе. Клапан должен соответствовать техническим параметрам системы.
• Материал изготовления. Для коррозийных сред предпочтительны нержавеющая сталь или специальные сплавы, для воды — бронза или чугун.
• Условия эксплуатации. Температурные режимы, наличие вибраций, необходимость санитарных норм и др.
• Конструкция клапана. Учитывается простота монтажа, обслуживания и ремонтопригодность.

Области применения обратных клапанов

Обратные клапаны используются во множестве сфер благодаря универсальности и надежности:

• Водоснабжение и канализация. Защита от обратного течения и загрязнения систем.
• Отопление и кондиционирование. Обеспечение циркуляции теплоносителя в нужном направлении.
• Промышленные технологические процессы. Контроль потоков в химической, нефтегазовой и пищевой промышленности.
• Энергетика. Использование в паровых и газовых системах для предотвращения аварийных ситуаций.
• Сельское хозяйство. Системы орошения и подачи воды.

Преимущества и недостатки различных типов клапанов

Каждый тип обратных клапанов имеет свои особенности, которые стоит учитывать при проектировании систем:

• Поворотные клапаны: просты и долговечны, но при высоких давлениях могут создавать гидравлические удары.
• Подъемные клапаны: надежны при высоких нагрузках, но требуют больше места для установки.
• Пружинные клапаны: быстро реагируют на изменения потока, подходят для систем с низким давлением.
• Мембранные клапаны: обеспечивают герметичность и гигиеничность, однако менее устойчивы к механическим повреждениям.
• Шаровые клапаны: компактны и легки, но могут создавать дополнительное сопротивление потоку.

Техническое обслуживание и эксплуатация

Для надежной работы обратных клапанов важна регулярная проверка и своевременное обслуживание:

• Контроль герметичности и состояния уплотнителей.
• Очистка внутренних поверхностей от отложений и загрязнений.
• Проверка механизма открытия и закрытия, смазка подвижных частей.
• Замена изношенных деталей в соответствии с рекомендациями производителя.
• Периодический осмотр на предмет коррозии и механических повреждений.

Заключение

Обратные клапаны являются неотъемлемой частью современных систем трубопроводной арматуры. Их правильный выбор, установка и обслуживание способствуют обеспечению надежной и эффективной работы инженерных систем. Разнообразие конструкций позволяет подобрать оптимальный клапан для конкретных условий эксплуатации, что существенно повышает безопасность и производительность оборудования.
