Силовые кабели с бумажной изоляцией, пропитанной специальным составом, и алюминиевой оболочкой — это проверенное временем решение для передачи электрической энергии в стационарных установках. Несмотря на появление современных полимерных аналогов, такие кабели по-прежнему востребованы в энергетике благодаря высокой надёжности, термостойкости и длительному сроку службы, источник https://kompleksenergo.ru/catalog/aabl-3×240/. Рассмотрим их конструкцию, характеристики, области применения и особенности эксплуатации.

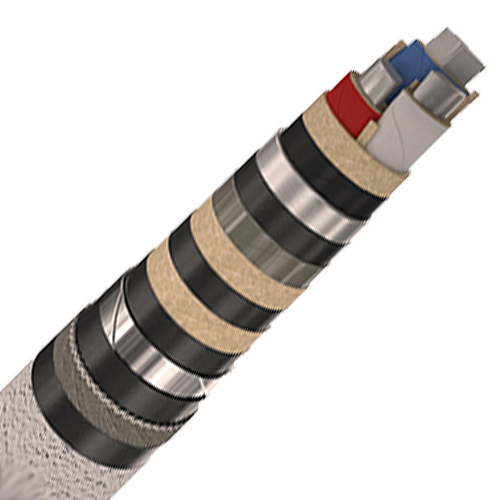

Конструкция кабеля
- Токопроводящие жилы — обычно медные или алюминиевые, однопроволочные или многопроволочные, с сечением от 10 до 800 мм².
- Изоляция — многослойная кабельная бумага, пропитанная вязким или нестекающим составом на основе канифоли, парафина и масел.
- Оболочка — герметичная алюминиевая трубка, обеспечивающая полную защиту от влаги и механических воздействий.
- Защитный покров — может включать битумную пропитку, стальные ленты или полимерную оболочку (например, ПВХ) для дополнительной защиты при прокладке в земле.
Основные марки и обозначения
В России и странах СНГ такие кабели маркируются по ГОСТ 18410-73 и другим стандартам. Распространённые типы:
- ААБл — алюминиевые жилы, алюминиевая оболочка, броня из двух стальных лент, бумажная изоляция;
- ААШв — алюминиевые жилы, алюминиевая оболочка, защитный шланг из ПВХ;
- ЦААБ — кабель с медными жилами, алюминиевой оболочкой и бронёй;
- Буква «н» в маркировке (например, ААБн) означает использование нестекающей пропитки, допускающей прокладку на вертикальных трассах.
Преимущества кабелей с бумажной изоляцией
- Высокая электрическая прочность — пропитанная бумага выдерживает напряжение до 110 кВ и выше;
- Долговечность — при правильной эксплуатации срок службы превышает 30 лет;
- Термостойкость — устойчивость к кратковременным перегрузкам и высоким температурам;
- Герметичность — алюминиевая оболочка полностью исключает проникновение влаги, что критично для подземной и подводной прокладки.
Ограничения и недостатки
- Большой вес и жёсткость — затрудняют монтаж на участках с частыми изгибами;
- Требовательность к условиям прокладки — при использовании кабелей со стекающей пропиткой необходимо соблюдать допустимый перепад высот;
- Необходимость герметизации концов при хранении и монтаже — иначе изоляция впитывает влагу и теряет свои свойства;
- Сложность в ремонте — требует специального оборудования и квалифицированного персонала.
Области применения
- Электроснабжение промышленных предприятий и ТЭЦ;
- Кабельные линии в городских коллекторах и тоннелях;
- Подземные и подводные трассы с высокими требованиями к надёжности;
- Резервные и магистральные линии электропередачи напряжением 1–110 кВ.
Кабель с пропитанной бумажной изоляцией в алюминиевой оболочке остаётся важным элементом энергетической инфраструктуры, особенно там, где на первом месте — безопасность, долговечность и стабильность. При грамотном проектировании и соблюдении норм монтажа он обеспечивает безотказную работу на десятилетия.
