Торцевые уплотнения валов насосов — это критически важные компоненты, которые обеспечивают герметичность и долговечность работы насосных систем, подробнее на сайте t2100.su. Они предотвращают утечку жидкостей из насоса, особенно в условиях высокого давления, обеспечивая эффективность работы оборудования и защищая его от загрязнений и повреждений. В этой статье мы рассмотрим, что такое торцевые уплотнения, их назначение, принципы работы и особенности выбора.

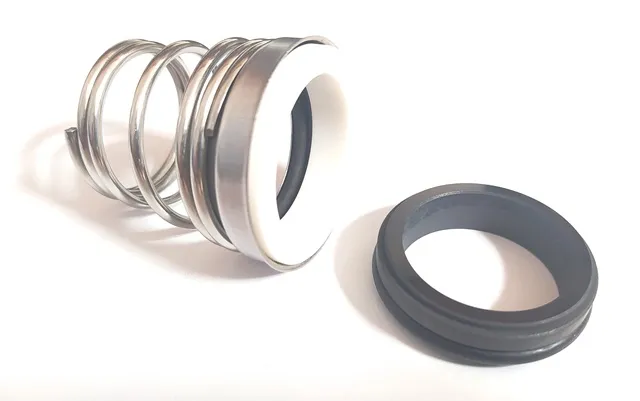

Что такое торцевое уплотнение вала насоса?
Торцевое уплотнение представляет собой специальное устройство, предназначенное для герметизации зазора между валом насоса и его корпусом. Оно устанавливается в местах, где вал насоса выходит из корпуса, предотвращая утечку рабочей жидкости (например, воды, масла или химикатов) и попадание загрязняющих частиц в насосную систему. Уплотнение происходит за счёт трения двух поверхностей, обычно расположенных под углом к валу (торцевой).
Торцевое уплотнение выполняет несколько ключевых функций:
- Герметизация — предотвращает утечку рабочей жидкости.
- Защита от внешних воздействий — защищает внутренние механизмы насоса от попадания загрязняющих частиц, пыли, влаги и других агрессивных факторов.
- Поддержка нормальной работы насоса — помогает сохранять давление внутри системы, предотвращая сбои в работе насоса.
Принцип работы торцевых уплотнений
Торцевые уплотнения работают на принципе трения между двумя торцевыми поверхностями, которые часто изготавливаются из материалов с высокой износостойкостью, таких как карбид кремния, графит или керамика. Эти материалы обладают высокой прочностью и способны выдерживать давление и температуру, характерные для работы насосных систем.
Основные элементы торцевого уплотнения:
- Подвижная и неподвижная поверхности — одна из них прикрепляется к валу, а другая — к корпусу насоса. При вращении вала эти поверхности трются друг о друга, создавая герметичное соединение.
- Пресс-механизм или пружины — обеспечивают необходимое давление между торцевыми поверхностями для улучшения герметизации.
- Смазка и охлаждение — в некоторых случаях используется дополнительная жидкость для предотвращения перегрева и снижения трения между рабочими частями.
Когда насос работает, торцевые уплотнения предотвращают утечку рабочей жидкости за счет высокого давления, которое создаётся между валом и корпусом насоса. Важно, что уплотнение всегда должно быть под постоянным давлением, чтобы предотвратить образование зазоров.
Типы торцевых уплотнений
Существует несколько типов торцевых уплотнений, которые различаются по конструкции и материалу, из которого они изготовлены. Выбор того или иного типа зависит от характеристик насосной системы, типа рабочей жидкости и условий эксплуатации.
-
Односторонние торцевые уплотнения
Это наиболее распространённый тип уплотнений, который применяется в насосах для работы с жидкостями, не содержащими твёрдых частиц. Эти уплотнения обеспечивают герметичность с одной стороны (снаружи) и позволяют обеспечить стабильную работу насоса при низких и средних давлениях. -
Двусторонние торцевые уплотнения
Используются в случаях, когда требуется более высокая герметичность и защита от двух сторон. Этот тип уплотнений часто применяется в насосах, работающих с агрессивными жидкостями или при высоких давлениях. -
Смазочные торцевые уплотнения
Эти уплотнения дополнительно оснащаются системой подачи смазки, чтобы уменьшить трение и износ, а также повысить их долговечность. Часто применяются в насосах для перекачки жидкостей с высокой вязкостью или при экстремальных рабочих условиях. -
Механические торцевые уплотнения
Эти уплотнения представляют собой конструкцию, в которой подвижные и неподвижные части соединяются с помощью специальных механизмов, таких как пружины. Они обеспечивают высокую степень герметичности и часто используются в сложных насосных системах, где требуется стойкость к высоким давлениям и агрессивным жидкостям.
Преимущества торцевых уплотнений для насосов
-
Долговечность и надёжность
Торцевые уплотнения обеспечивают долговечность насосной системы, снижая риск утечек и поломок. В случае правильного выбора и эксплуатации они могут работать на протяжении многих лет. -
Низкие эксплуатационные расходы
При правильном обслуживании торцевые уплотнения значительно снижают затраты на ремонт и замену других частей насосной системы. Они позволяют сократить время простоя оборудования и повысить общую эффективность работы. -
Высокая эффективность работы насоса
Уплотнение вала насоса способствует поддержанию необходимого давления и стабильной работы насоса, улучшая его характеристики и работоспособность. -
Устойчивость к агрессивным жидкостям
Современные торцевые уплотнения могут быть изготовлены из материалов, устойчивых к воздействию агрессивных химических веществ, что делает их идеальными для использования в химической, нефтехимической и других отраслях с высокими требованиями к герметичности.
Признаки неисправности торцевых уплотнений
Со временем торцевые уплотнения могут изнашиваться, что приведёт к снижению их эффективности. Основные признаки неисправности:
- Утечка рабочей жидкости из насоса.
- Повышенный уровень вибрации или шума в насосной системе.
- Перегрев или избыточное трение в местах контакта торцевых частей.
При обнаружении этих признаков необходимо провести диагностику и замену уплотнений, чтобы предотвратить дальнейшие поломки насосной системы.
Заключение
Торцевые уплотнения валов насосов играют важную роль в обеспечении надёжности и герметичности насосных систем. Правильный выбор, установка и регулярное обслуживание этих уплотнений способствуют долгосрочной и бесперебойной работе насосов в различных отраслях. Качественное торцевое уплотнение не только предотвращает утечку жидкости, но и защищает оборудование от внешних воздействий, обеспечивая высокую эффективность и долговечность насосных систем.
