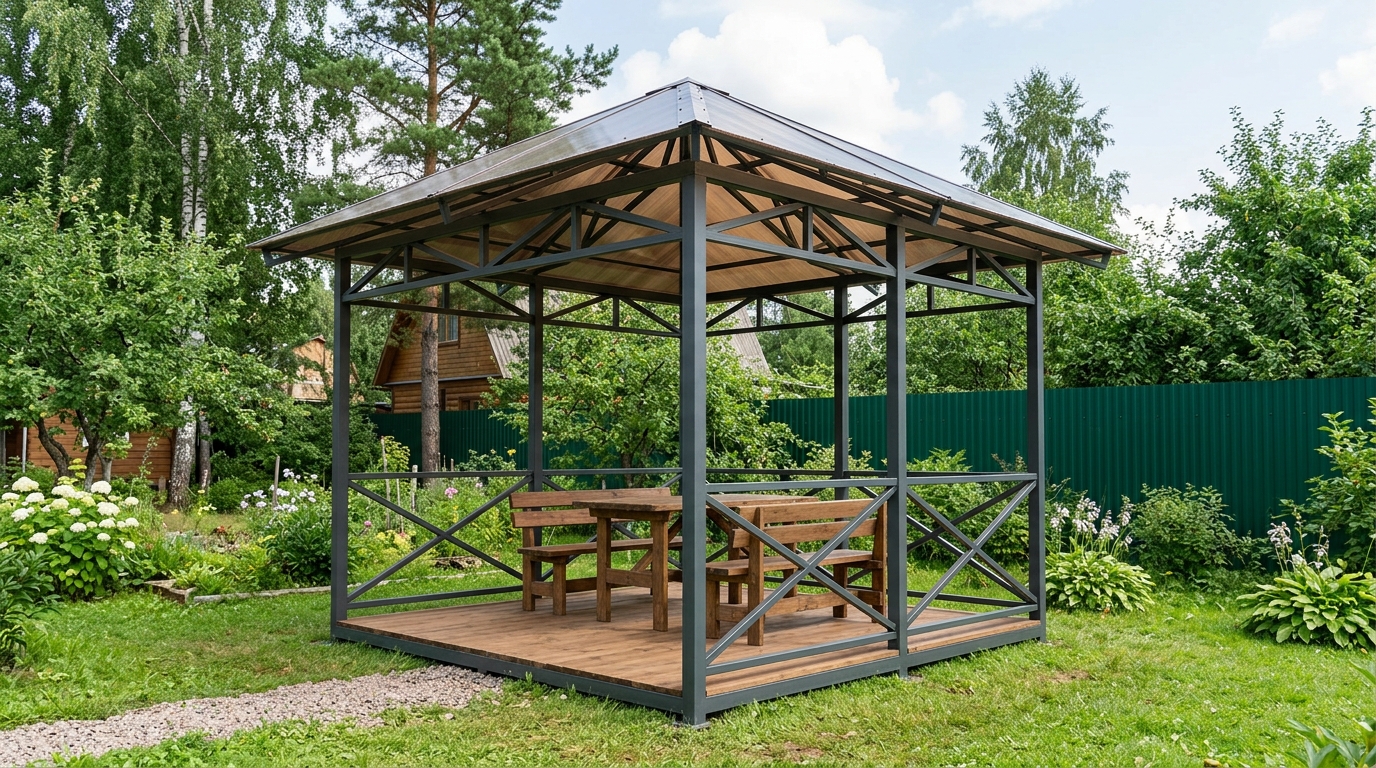

Металлический каркас из профтрубы — классика для самостройщиков, которые не хотят гадать, выдержит ли конструкция снеговую нагрузку или сгниёт за пару зим. Квадратная беседка 3×3 метра — это компромисс между вместимостью (хватит на 6–8 человек) и логистикой: профильные трубы для беседки режутся из стандартных 6-метровых хлыстов почти без остатка.
Дальше — разбор этапов сборки каркаса беседки из профильной трубы: от выбора сечений до сварки стоек и укладки кровли. Без теории про «уютные уголки» — только конструктив.
«За 12 лет работы с металлоконструкциями я собрал около 30 беседок разного размера. Типичная ошибка новичков — экономия на толщине стенки профиля: труба 2 мм вместо 3 мм. Через 2–3 года стойки начинают «играть» под весом снега, а крыша проседает. Расчёт сечений и правильная обвязка каркаса — это не перестраховка, а норма для конструкции, которая простоит 20–25 лет без переделок.» — Алексей Гончаров, мастер-самостройщик, 12 лет опыта работы с металлом
Проектирование и расчёт материалов для беседки 3×3
Расчёт металлопроката начинается с понимания нагрузок: собственный вес каркаса плюс кровля плюс снег (для Московской области — 180 кг/м² по СП 20.13330.2016). Для квадратной беседки 3×3 метра это примерно 1600 кг снеговой нагрузки на всю крышу в пиковый момент. Отсюда и требования к сечению стоек и обвязки.
Типовой набор для такой конструкции: четыре угловые стойки, нижняя и верхняя обвязка по периметру, стропильная система под односкатную или двускатную кровлю. Всё это собирается из металлопрофиля, который режется в размер и сваривается встык или внахлёст.
Выбор сечения труб
Стойки держат вертикальную нагрузку от крыши и ветра. Для беседки 3×3 метра оптимальное сечение — 60×60×3 мм или 80×80×3 мм. Тоньше (40×40 или 50×50) можно брать только для лёгких летних навесов без зимней эксплуатации — для круглогодичной конструкции это не вариант.
Обвязка (нижняя и верхняя) работает на изгиб и связывает стойки в единую раму. Здесь допустимо сечение 40×40×2 мм или 50×50×2 мм: нагрузка распределяется по периметру, и запас прочности у квадратного профиля выше, чем у круглой трубы той же массы.
Стропила под поликарбонат или профнастил — 40×20×2 мм или 40×40×2 мм, шаг 60–80 см. Если планируется тяжёлая кровля (металлочерепица, ондулин) — сечение увеличивается до 50×50 мм.
Элемент конструкции Сечение профильной трубы (мм) Толщина стенки (мм) Назначение Угловые стойки 60×60 или 80×80 3 Несущие вертикальные опоры Нижняя обвязка 40×40 или 50×50 2–3 Связывает стойки по периметру у основания Верхняя обвязка 40×40 или 50×50 2–3 Связывает стойки сверху, основа для стропил Стропила/обрешётка 40×20 или 40×40 2 Каркас кровли под поликарбонат/профлист
Важно: Профтруба с толщиной стенки 1,5 мм — это вариант для временных конструкций. Для круглогодичной беседки минимум — 2 мм, оптимум — 3 мм.

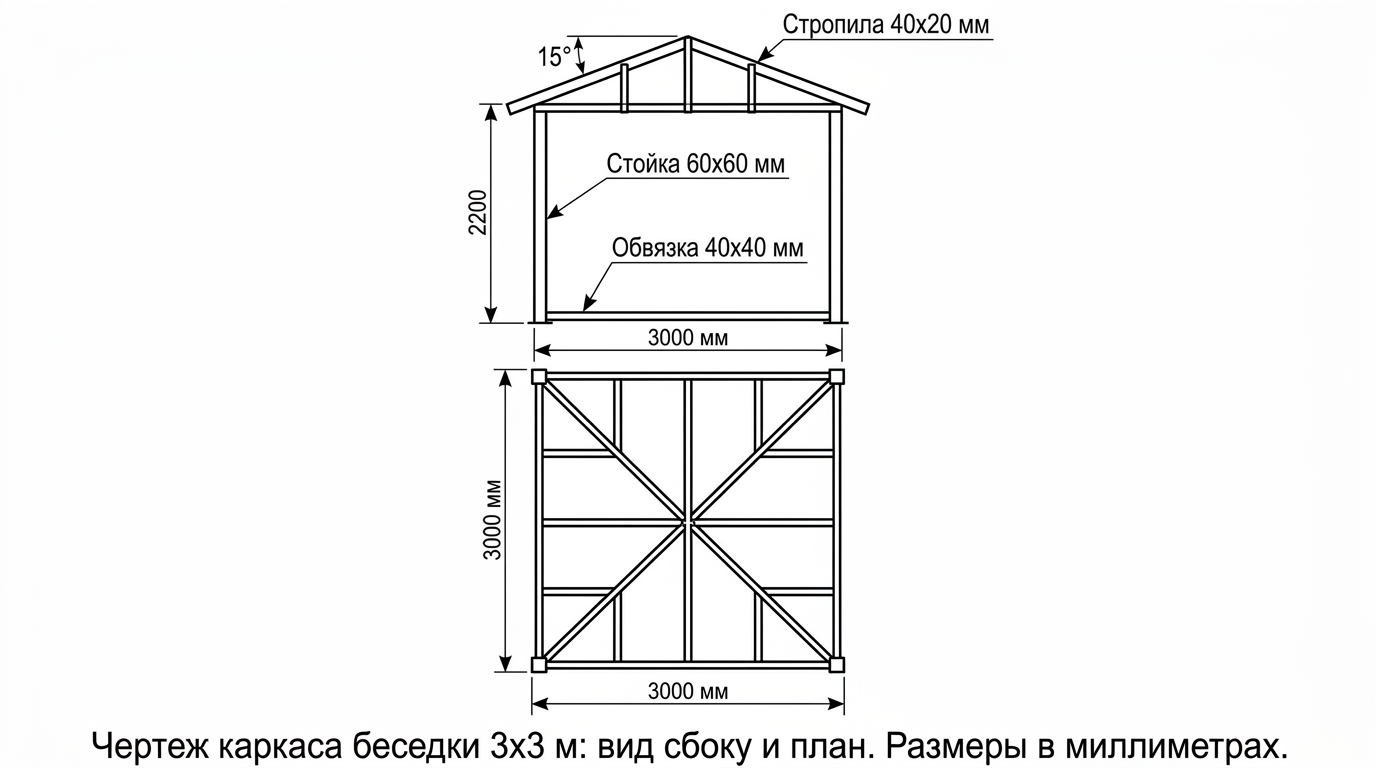

Готовый чертёж конструкции
Чертёж квадратной беседки включает три проекции: вид сверху (план), вид сбоку (фасад) и вид спереди (торец). Ключевые размеры:
- Габариты основания: 3000×3000 мм (по осям стоек).
- Высота стоек: 2200–2400 мм (от уровня земли до верхней обвязки). Внутри беседки получается около 2 метров с учётом кровли.
- Угол наклона крыши: 10–15° для односкатной, 20–25° для двускатной. Меньше 10° — риск застоя снега.
- Расположение стоек: по углам квадрата, строго вертикально. Диагонали основания должны быть равны (допуск ±5 мм).
На чертеже указываются все узлы сварки: стык стойки с нижней обвязкой, соединение верхней обвязки со стропилами, крепление поперечин. Размеры — в миллиметрах, это стандарт для металлообработки.
Пошаговая инструкция по сборке каркаса
Сборка начинается с подготовки площадки и заканчивается монтажом верхней обвязки. Последовательность этапов — не формальность: нарушение порядка (например, сварка стоек до установки на фундамент) приводит к перекосам, которые потом не исправить без переделки всей рамы.
Порядок работы — строгий.
Основной инструмент: сварочный инвертор (полуавтомат или ММА), болгарка с отрезным диском, уровень, рулетка, угольник. Сварка ведётся прихватками по 30–50 мм, затем — сплошным швом после проверки геометрии.
Подготовка площадки и фундамента
Разметка участка под беседку 3×3 метра начинается с колышков по углам и натяжки шнура. Диагонали должны быть равны — это контроль прямоугольности. Допуск ±10 мм на диагонали 4,24 метра — норма для самостроя.
Фундамент для металлической беседки — точечный (четыре опоры по углам) или ленточный по периметру. Точечный проще: бурятся ямы глубиной 60–80 см (ниже промерзания), засыпается песчаная подушка 10–15 см, устанавливаются закладные пластины или анкеры, заливается бетон М200. Ленточный вариант — траншея по периметру шириной 30 см, глубиной 50 см, армирование прутком 10 мм (арматура подойдёт стандартная А400), заливка бетоном.
Закладные под стойки — металлические пластины 150×150 мм с приваренными шпильками М12 или отверстиями под анкеры. Выставляются по уровню в верхней части фундамента до застывания бетона. Это позволяет болтовым соединением зафиксировать стойки без сварки к фундаменту (удобно для разборных конструкций) или приварить напрямую.
Сварка стоек и обвязки
Последовательность сборки каркаса:
Нижняя обвязка. Профильная труба 40×40 или 50×50 мм режется на четыре отрезка по 3000 мм. Раскладывается на ровной площадке в форме квадрата, углы проверяются угольником (строго 90°). Прихватывается по углам швами 30–50 мм, проверяются диагонали — должны быть равны. Затем — сплошная обварка углов.
Установка стоек. Четыре вертикальные трубы 60×60 или 80×80 мм длиной 2200 мм устанавливаются по углам нижней обвязки. Каждая стойка выставляется строго вертикально по уровню (отклонение не больше 2–3 мм на 2 метра), прихватывается к обвязке. Затем — проверка вертикали всех четырёх стоек одновременно и окончательная обварка.
Верхняя обвязка. Профиль 40×40 или 50×50 мм режется на четыре отрезка по 3000 мм, укладывается на верхние торцы стоек. Прихватывается по углам, проверяются диагонали (снова — должны быть равны), затем — сплошная обварка.
«Самая частая ошибка при сварке каркаса — пренебрежение контролем диагоналей перед финальной обваркой швов. Если диагонали рамы различаются хотя бы на 10–15 мм, конструкция будет перекошена, и это вылезет уже на этапе укладки кровли: листы поликарбоната или профнастила просто не лягут ровно. Проверяйте диагонали после каждой прихватки — это занимает 30 секунд, но экономит часы на переделке.» — Дмитрий Ковалёв, сварщик, 15 лет опыта в монтаже металлоконструкций
Важно: Сварка ведётся методом «встык» (торец к торцу) или «внахлёст» (одна труба входит в другую). Встык — прочнее, но требует точной подгонки углов. Внахлёст — проще, но увеличивает расход металла на 10–15%.
Монтаж крыши и обшивка стен
Кровля беседки из профтрубы — это металлический каркас из стропил, на который крепится кровельный материал: поликарбонат, профлист или металлочерепица. Стропильная система собирается на земле или сразу на верхней обвязке — зависит от веса конструкции.
Обшивка стен — опциональная часть. Для открытой беседки достаточно декоративных перил по периметру (труба 25×25 мм или деревянная рейка). Для закрытой — боковины зашиваются поликарбонатом, деревянной вагонкой или сэндвич-панелями.
Укладка поликарбоната на кровлю

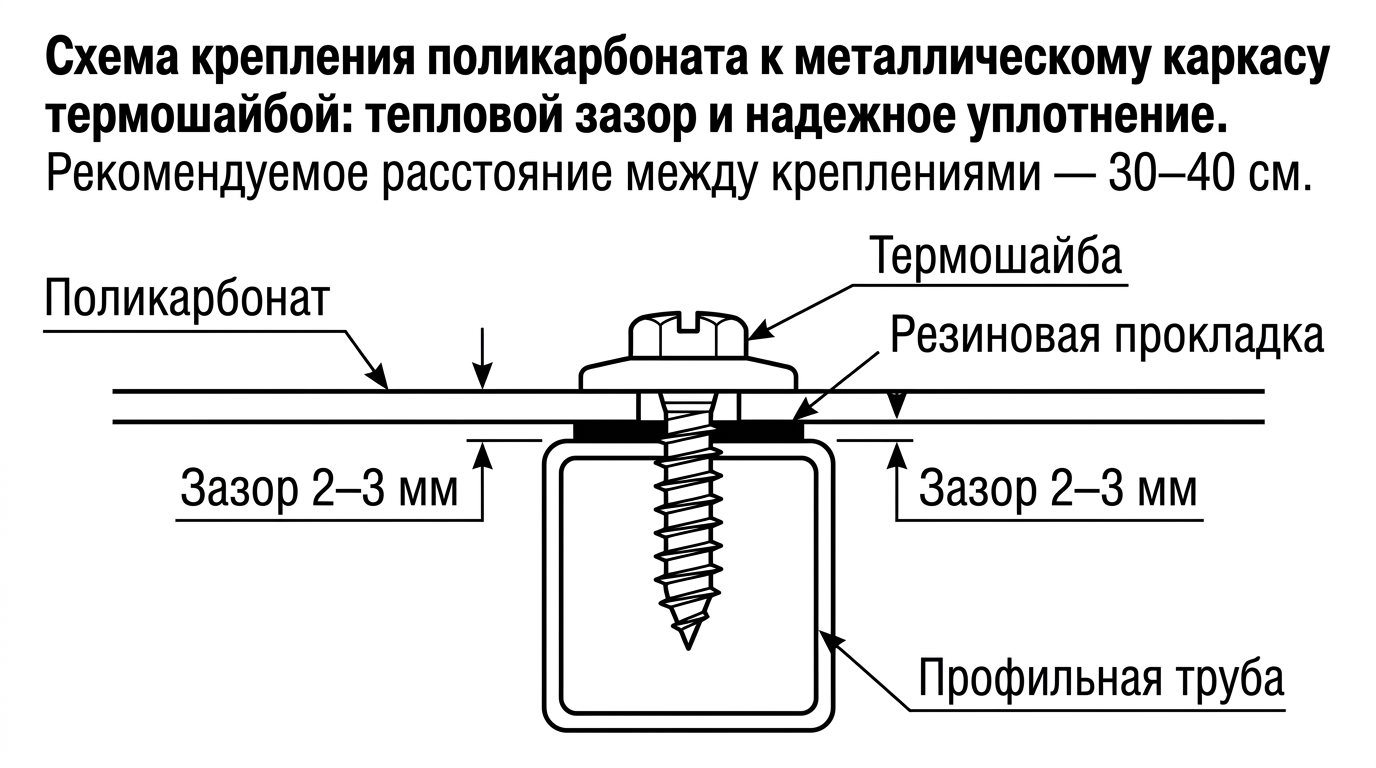

Поликарбонат — популярный материал для крыши беседки: лёгкий (1,3 кг/м² для листа 4 мм), прозрачный (пропускает 80–90% света), гибкий — можно делать арочные кровли. Крепится к металлическим стропилам термошайбами: специальные саморезы с резиновой прокладкой и пластиковой шляпкой компенсируют тепловое расширение листа.
Последовательность монтажа кровли:
- Резка листов. Поликарбонат режется по размеру стропильной системы с учётом свесов (выступ за каркас на 10–15 см с каждой стороны для отвода дождя). Подойдёт болгарка с диском по металлу или электролобзик.
- Укладка на каркас. Листы укладываются с перехлёстом 5–10 см (одна волна для профилированного поликарбоната) или встык (для монолитного). Направление укладки — поперёк стропил, чтобы вода стекала вдоль листа.
- Крепление термошайбами. Сверлятся отверстия диаметром на 2–3 мм больше диаметра самореза — чтобы лист мог «гулять» при расширении. Шаг крепления — 30–40 см по стропилам. Термошайба затягивается до упора резиновой прокладки, но не пережимается: иначе лист треснет.
- Герметизация стыков. Торцы листов закрываются алюминиевым или пластиковым профилем (торцевой планкой). Это предотвращает попадание влаги и пыли внутрь сот поликарбоната.
Настил пола и декор
Пол в металлической беседке — это либо бетонная стяжка (если залит ленточный фундамент), либо деревянный настил на лагах. Для открытой беседки удобнее второй вариант: лаги из бруса 50×100 мм укладываются на нижнюю обвязку с шагом 40–50 см, сверху — террасная доска или обрезная доска 40×150 мм.
Террасная доска предпочтительнее: не гниёт (композитный материал из древесной муки и полимеров), не требует покраски, служит 15–20 лет. Обычная доска дешевле, но нужна обработка антисептиком и покраска раз в 2–3 года.
Декоративные элементы для беседки из профтрубы — это перила, решётки, кованые вставки. Перила собираются из трубы 25×25 мм или 20×20 мм, привариваются к стойкам на высоте 90–100 см. Решётки (деревянные или металлические) закрывают боковины частично — для защиты от ветра и создания визуального уюта.
Ещё один вариант — зашить боковины деревянной вагонкой или имитацией бруса. Это превращает открытую беседку в закрытую, почти летнюю кухню, но требует дополнительного каркаса из бруса 40×40 мм, который крепится к металлическим стойкам саморезами или болтами.
Частые ошибки при строительстве из профтрубы
Ошибки в расчётах и монтаже проявляются не сразу — через 1–2 зимы. Вот три промаха, которые встречаются чаще всего:
- Профтруба со стенкой тоньше 2 мм для несущих элементов. Труба 60×60×1,5 мм выглядит так же, как 60×60×3 мм, но несущая способность у неё вдвое ниже. Под снеговой нагрузкой 180 кг/м² (для средней полосы России) такая стойка начнёт прогибаться уже через 2–3 зимы. Минимальная толщина стенки — 2 мм для обвязки, 3 мм для стоек.
- Отсутствие проверки диагоналей при сборке рамы. Если диагонали нижней или верхней обвязки различаются на 20–30 мм, каркас перекошен: углы не 90°, и кровельные листы не лягут ровно. Придётся подрезать или натягивать. Проверка занимает минуту, но предотвращает переделку всей конструкции.
- Неправильный расчёт угла наклона крыши. Угол меньше 10° приводит к застою снега на кровле. Для беседки 3×3 с поликарбонатом это критично: лист толщиной 4 мм выдерживает до 100 кг/м², но при угле 5° снег не съезжает и нагрузка накапливается. Оптимальный угол — 15–20° для односкатной крыши, 25° для двускатной.
Частые вопросы
Какая ошибка самая частая при сварке каркаса беседки из профтрубы?
Выбор трубы со стенкой тоньше 2 мм для несущих элементов (стоек и обвязки). Такая труба не выдерживает снеговую нагрузку 180 кг/м² (норма для средней полосы России по СП 20.13330.2016), и через 2–3 зимы конструкция начинает деформироваться. Минимальная толщина стенки для стоек — 3 мм, для обвязки — 2 мм.
Как избежать перекоса каркаса при сварке?
Проверять диагонали рамы (нижней и верхней обвязки) после каждой прихватки элементов. Диагонали должны быть равны с точностью до 5–10 мм. Если различие больше — ослабить прихватки, выровнять раму и заново зафиксировать. Это занимает 1–2 минуты, но предотвращает переделку всей конструкции.
Почему важен угол наклона крыши для беседки?
Угол наклона меньше 10° приводит к застою снега на кровле. Для поликарбоната толщиной 4 мм (выдерживает до 100 кг/м²) это критично: при угле 5° снег не съезжает, нагрузка накапливается, и лист может треснуть. Оптимальный угол — 15–20° для односкатной крыши, чтобы снег сходил естественным образом.
Беседка из профильной трубы 3×3 метра собирается за 2–3 дня силами одного-двух человек. Главное — точный расчёт сечений, контроль геометрии при сварке и правильный выбор кровельного материала. Металлический каркас служит 20–25 лет без капремонта — при условии, что профиль выбран с запасом по толщине стенки, а сварные швы выполнены сплошным швом без пропусков.
